旋风除尘器排气管设计

 二维码
作者:小树苗

排气管通常都插人到除尘器内,与圆筒体内壁形成环形通道,因此通道的大小及深度对除尘效率和阻力都有影响。下面跟小树苗小编一起来看看旋风除尘器排气管设计的相关介绍。

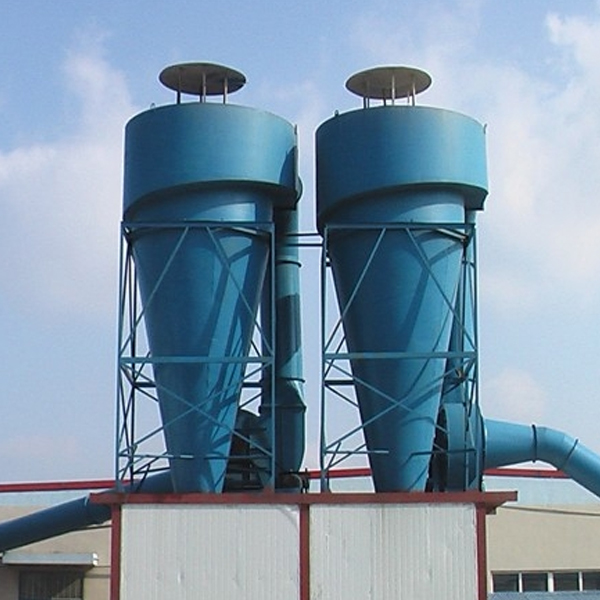

旋风除尘器


环形通道愈大,排气管直径Dc与圆筒体直径D 之比愈小,除尘效率增加,阻力也增加。在一般高效旋风除尘器中取Dc/D=0.5,而当效率要求不高时c通用型旋风除尘器,可取Dc/D=0.65,阻力也相应降低。


排气管的插入深度愈小,阻力愈小。通常认为排气管的插入深度要稍低于进气口的底部,以防止气流短路,由进气口直接窜人排气管,而降低除尘效率。但不应接近圆锥部分的上沿。不同旋风除尘器的合理插人深度不完全相同。


由于内旋流进入排气管时仍然处于旋转状态,使阻力增加。为了回收排气管中多消耗的能量和压力,可采用不同的措施。最常见的是在排气管的人口处加装整流叶片(减阻器),气流通过该叶片使旋转气流变为直线流动,阻力明显降低,但除尘效率略有下降。


在排气管出口装设渐开蜗壳,阻力可降低 5%-10%,而对除尘效率影响很小。
